品牌：台湾奇美

型号：CM205

产品特性：高强度，耐气候影响性能良好，耐热性高

应用：汽车工业（信号灯设备、仪表盘等），医药行业（储血容器等），工业应用（影碟、灯光散射器），日用消费品（饮料杯、文具等），3DLCDTV、3D液晶显示器背光用LGP之原料。

高强度，耐气候影响性能良好，耐热性高

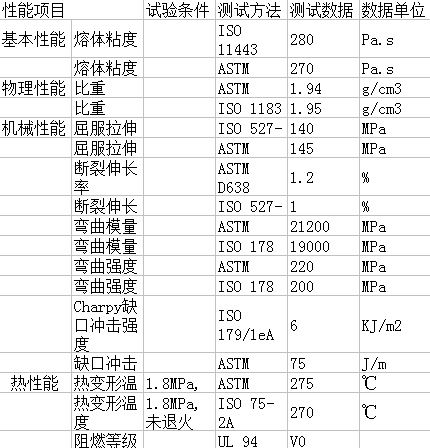

台湾奇美PMMA亚克力 CM205的特性：

PMMA具有优良的光学特性及耐气侯变化特性。白光的穿透性高达92%。PMMA制品具有很低的双折射，特别适合制作影碟等。PMMA具有室温蠕变特性。随着负荷加大、时间增长，可导致应力开裂现象。PMMA具有较好的抗冲击特性。

PMMACM205台湾奇美PMMA俗称有机玻璃、亚加力等。化学名为聚甲基丙烯酸甲酯。由于PMMA表面硬度不高、易擦毛、抗冲击性能低、成型流动性能差等缺点，PMMA的改性相继出现。如甲基丙烯酸甲酯与苯乙烯、丁二烯的共聚，PMMA与PC的共混等。372有机玻璃就是甲基丙烯酸甲酯与苯乙烯进行共聚而得。如果在372有机玻璃中加入少量的丁腈橡胶（约50%）即可成373有机玻璃。
PMMA的流动生比PS、ABS差，熔体粘度对温度的变化比较敏感，在成型过程中，主要从注射温度着手来改变熔体粘度。PMMA为无定形聚合物，熔化温度大于160℃，分解温度达270℃。
PMMACM205台湾奇美美
1、塑料的处理
PMMA具有一定的吸水性，其吸水率达0.3-0.4%，而注塑须在0.1%以下的温度，通常是0.04%。水份的存在使熔体出现气泡、气纹，透明度降低等。所以要进行干燥处理。干燥温度80-90℃，时间为3小时以上。
回收料在某些情况下可100%的使用，实际份量要视品质要求而定，通常可过30%，回收料要避免污染否则会影响透明度和成品的性质。
2、注塑机选用
PMMA对注塑机没有特别要求。因为其熔体粘度大，需要较深的螺槽和较大直径的射嘴孔。如果对制品的强度要求较高，则要用较大长径比的螺杆实行低温塑化。另外PMMA一定要用干燥料斗贮料。
3、模具及浇口设计
模肯温度可为60℃-80℃，主流道的直径应配合内锥度，好佳的角度是5°至7°，若要注塑4mm或以上制品，角度应为7°，主流道直径达8至10mm，浇口的整体长度不要超过50mm。
对于壁厚小于4mm的制品，流道直径应为6-8mm
对于壁厚大于4mm的制品，流道直径应为8-12mm
对边形、扇形及垂片形浇口深度应为0.7至0.9t（t为制品壁厚度），针形浇口的直径应为0.8至2mm；低粘度的应选用较小的尺寸。
常见的排气孔有0.05至0.07mm深、6mm宽
脱模斜度为30′-1°型腔部分35′-1°30°之间。

台湾奇美PMMA亚克力 CM205的工艺条件：

干燥处理：PMMA具有吸湿性因此加工前的干燥处理是必须的。建议干燥条件为90℃、2~4小时。

熔化温度：240~270℃。

模具温度：35~70℃。

台湾奇美PMMA亚克力 CM205的应用：

汽车工业（信号灯设备、仪表盘等），医药行业（储血容器等），工业应用（影碟、灯光散射器），日用消费品（饮料杯、文具等）。

台湾奇美PMMA型号：
ACRYREX®CM-203，ACRYREX®CM-205，ACRYREX®CM-206，ACRYREX®CM-207，ACRYREX®CM-211。
