SAG-002可通过环氧基团对聚酯起到封端、扩链等作用，提高聚酯合金的热稳定性和水解稳定性，同时与聚酯分子链端活性基团反应，通过反应性增容改善合金相态，提升机械性能。

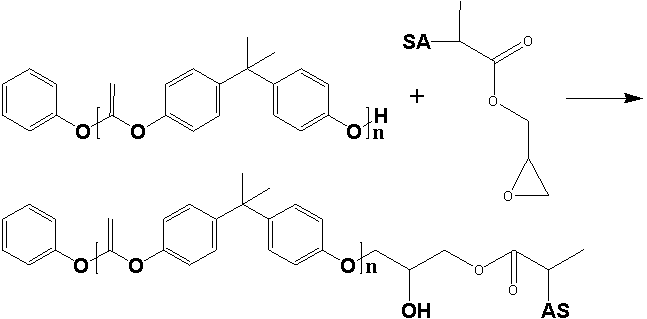

图1.SAG-002与PC端基反应示意图

应用案例

案例一 佳易容^®SAG-002在本体ABS中的应用

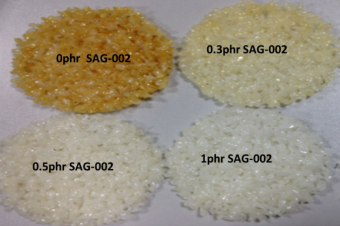

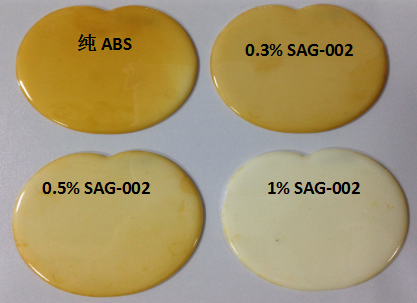

图2，不同SAG添加量的本体法ABS热氧老化效果（200℃*6h）

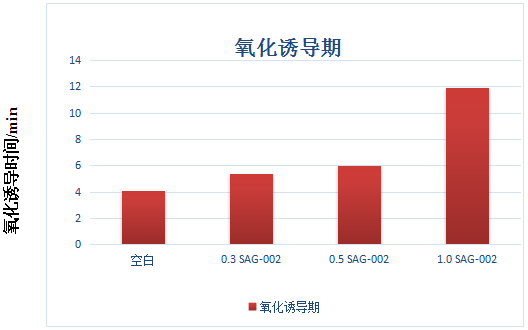

图3 不同SAG添加量对本体法ABS氧化诱导期（OIT）的影响

图2，可以直观的看出:ABS在200℃热氧老化6h的条件下出现了严重的发黄现象，而随着SAG-002的添加，发黄现象大幅度的减轻。因此，SAG-002对于抵抗本体ABS热氧老化导致的制品黄变特别有效；另外图3，可以看出 SAG-002大幅度增加了ABS氧化诱导时间。

案例二 佳易容^®SAG-002在PC/ABS中的应用

（1）SAG-002提高PC/ABS（70/30）热稳定性

图4. SAG-002对PC/ABS热稳定性能的影响

图4表明，加有SAG-002的PC/ABS经热停留实验（260℃/10min）后，黄变明显减轻，说明SAG-002能够明显提升PC/ABS的热稳定性能。

（2） SAG-002改善PC/ABS（70/30）相态，提升机械性能

PC/ABS（70/30） PC/ABS/SAG-002（70/30/0.5）

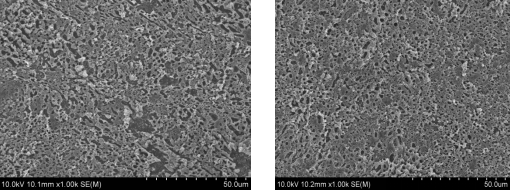

图5.SAG-002对PC/ABS（70/30）相态的影响(SEM)

由图5，未加SAG-002时，PC/ABS中的ABS相出现局部团聚、导致橡胶相分散不均，大的橡胶颗粒严重变形；加入0.5%的SAG-002后，ABS相分布更为均匀，且分散相粒子形态规则。可见，SAG-002可起到促进橡胶相均匀分布、保持分散相形态、降低和稳定橡胶粒径的作用，这将有利于合金材料机械性能的提升，降低冲击性能对缺口的敏感性。

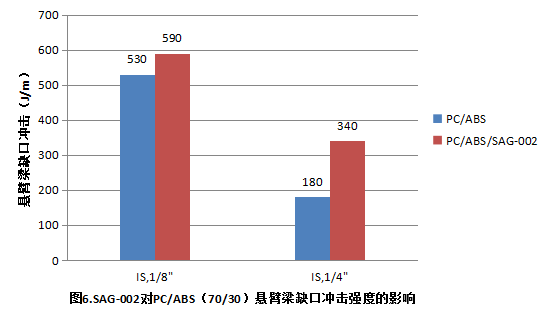

由图6，添加0.5%的SAG-002后，PC/ABS的1/8“和1/4“悬臂梁缺口冲击强度分别上升约10%和90%。不难理解SAG-002优化了合金微观相态，使分散相粒径细化，分布更趋均匀，从而使合金材料在受到外力作用时，可吸收更多能量，表现出冲击强度上升，对缺口敏感性下降。

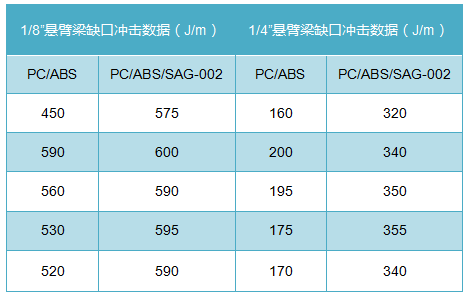

表1、SAG-002对PC/ABS缺口敏感性的改善

由表1，加入SAG-002后，PC/ABS冲击强度数据值离散度更小，材料冲击性能更稳定。

(3) SAG-002提升低含量PC的PC/ABS（30/70）的冲击性能

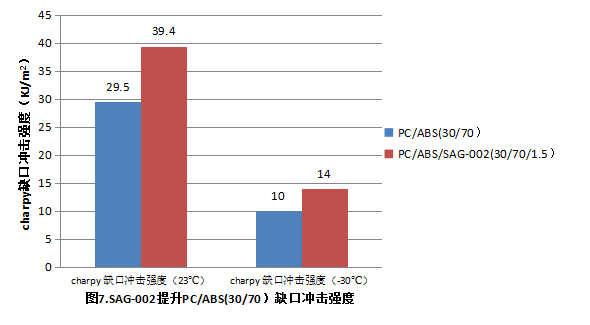

由图7，在低含量PC的PC/ABS中，添加1.5份SAG-002，其常温和低温charpy缺口冲击强度分别提升了34%和40%，其熔融指数并未明显下降，显示出良好的改善相态的作用，从而大幅改善冲击强度。

案例三 SAG-002在ABS/PBT中的作用

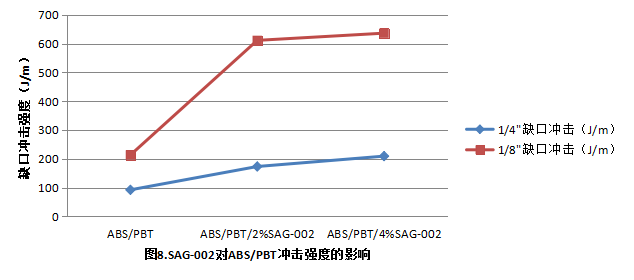

如图8，加入2%和4%SAG-002时，ABS/PBT（50/50）的1/8”缺口冲击分别上升了187%和200%；1/4”缺口冲击分别上升了88%和127%。显示SAG-002可极大改善ABS/PBT的冲击强度。 这一方面是由于SAG-002抑制了PBT降解，另一方面是因为SAG-002的加入形成了SAN-g-PBT结构，改善了与ABS的相容性，从而改善了ABS/PBT的相态。

案例四佳易容^®SAG-002在PBT/ASA/GF中的应用

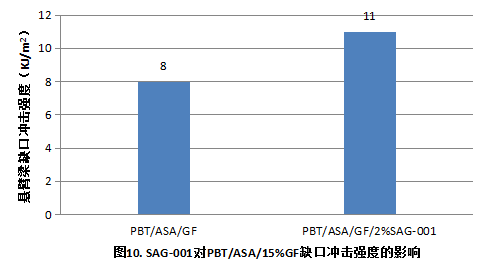

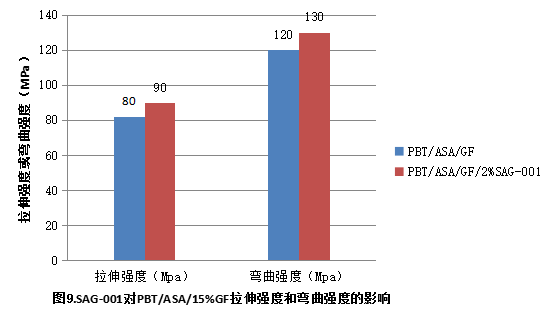

由图9和图10，加入2%的SAG-002后，PBT/ASA/GF的拉伸强度和弯曲强度均有所上升，且冲击强度也提高约40%，表明SAG-002对此体系有较好的相容化作用，具有一定的增强和增韧作用。

案例五 SAG-002优化ABS/PET相态，提升ABS/PET冲击强度

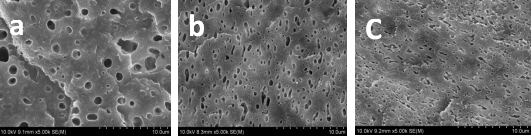

图11.SAG-002对ABS/PET（70/30）相态结构的影响

a=ABS/PET; b=ABS/PET/2%SAG-002; c=ABS/PET/4%SAG-002

由图11，加入SAG-002后，“岛相”的PET粒径更小，分散更均匀，这将优化材料的耐化学品稳定性和力学性能。

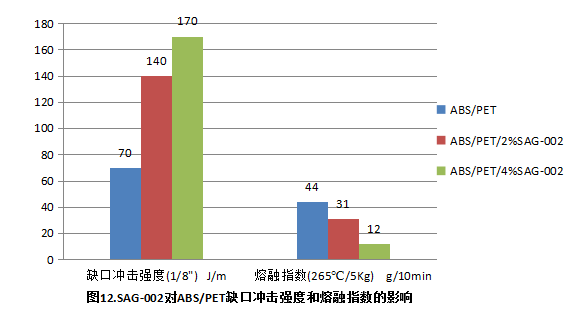

由图12，在ABS/PET中加入2%和4%的SAG-002后，合金材料的冲击强度分别上升了100%和140%；而熔融指数则随着SAG-002的添加而下降，这是由于相容剂SAG-002的加入，与PET反应形成了SAN-g-PET的支化大分子结构，使得分子间的缠结增多，从而降低了熔融指数。

推荐用量

0.5-3%，可根据实际情况进行调整。
