㈠SMA 1000H相容剂树脂简介：

SMA树脂是由苯乙烯与马来酸酐两种单体在一定条件下进行共聚反应而得的无规结构共聚物。共聚物中马来酸酐含量和分子量可调。该共聚反应可表示为：

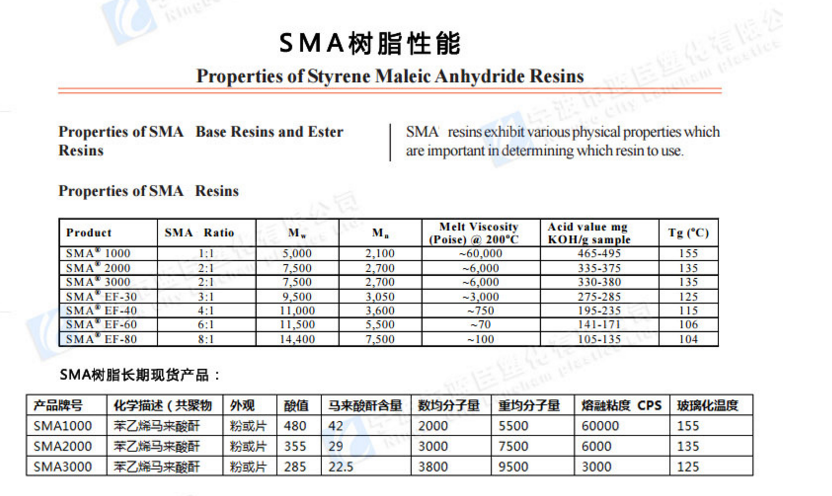

（二）产品特性：
Ⅰ耐热性
SMA树脂具有较高的热形变温度，比PS、AS和ABS高出20-30℃。随MA含量增加，SMA树脂的玻璃化温度Tg、HDT和Vicat温度都提高。SMA树脂与玻纤共混物HDT可达125-140℃。

Ⅱ相容性
SMA树脂分子结构中具有非极性的芳环基和极性的酸酐基，因此与多种极性或非极性材料，如PP、PE、PS、AS、ABS、PC/ABS、PC和PA等以及玻纤相容性良好，从而制得性能优良，应用广泛的塑料合金。

Ⅲ加工性

SMA树脂的熔融指数（MFI）值大，熔体粘度低，注射成型和挤出成型时流动平稳，易充满型腔，可用通用设备进行挤出吹塑、注射和热成型，并能制成片材。SMA树脂挤出温度230-265℃。冷却固化速度快、制品尺寸稳定，热收缩率仅0.4-0.6%。

Ⅳ化学稳定性
SMA树脂具有优异的耐化学品性，能耐多种化学试剂及各种动、植物、矿物油脂的侵蚀。

Ⅴ其它方面

SMA树脂还具有较高透明度和硬度。

Ⅱ.SMA-1000H作为工程塑料合金的相容剂、粘合剂、粉末涂料、纸张上浆、乳胶涂料、水性涂料、罩光漆、油漆和油墨用。

溶解性：不溶于四氯化碳、氯仿、苯、甲苯、甲醇，溶于四氢呋喃、丙酮甲乙酮，乙酸乙酯。溶于碱性水溶液和氨水中，水解成相应的阴离子型马来酸聚合物。
SMA树脂中的马来酸酐基团可以和尼龙，聚碳酸酯分子中的端基（氨基，羧基或羟基）发生反应而生成PA-g-SMA或PC-g-SMA接枝共聚物，同时SMA树脂与ABS类工程树脂或冲击改性剂具有良好的相容性，因此，SMA树脂可作PA/ABS或PC/ABS合金的增容剂。建议添加量：3-8%

（三）加工指南

本品可直接和上述树脂混合，无需做成母料。

混合时温度应控制在70℃以下，采用高速搅拌机搅拌均匀。

建议使用双螺杆大剪切力挤出。
