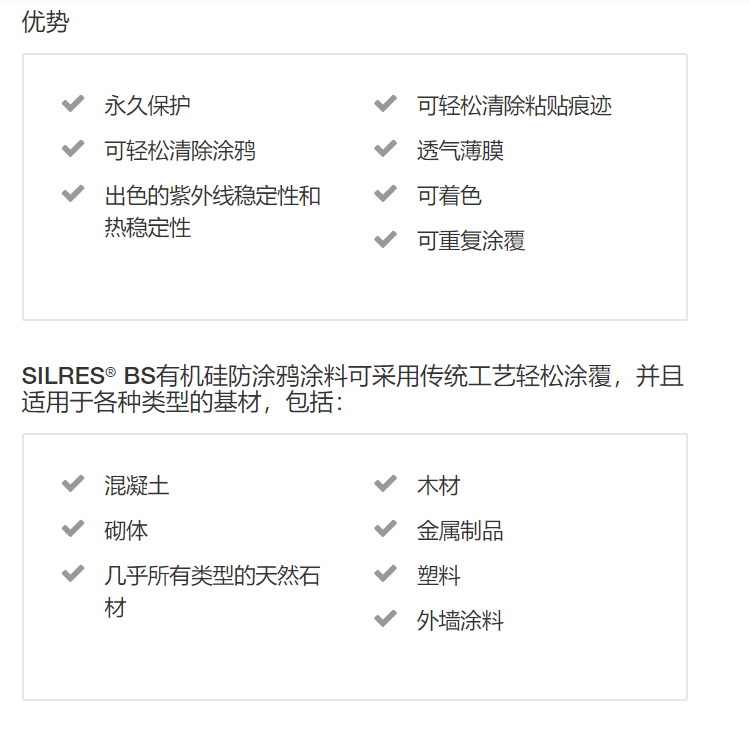

SILRES®BS 710不仅易于加工，而且采用该浓缩物配制的涂料混合物涂覆起来也非常简单：既可以喷涂在基材上，也可以辊涂或刷涂。

该涂料最初是液体形式，但当它与大气中的水分接触时，会从外向内固化。4小时之后，表面便不再有粘性。固化1天或更长时间之后，会形成强大的有机硅薄膜。这种薄膜不仅能够附着于众多多孔无机基材，还可附着于木材和环氧树脂上，而且无需预先使用底涂处理基材。

附着力测试表明，最适合的基材包括混凝土、砖、抹灰、砂岩、灰砂砖和天然石材。例如，未打底的灰砂砖的拉伸粘结强度为1.30 N/mm2——这个值在建材行业也经常碰到，用来描述地面涂料与无机基材之间的附着性能。测试还表明，玻璃或经涂覆的金属必须用合适的底涂处理，才能达到所需的附着力。

SILRES®BS 710固化后形成的薄膜具有一个关键特性：其表面的防粘性能非常出色，其他物质无法牢固附着。因此，涂鸦可以通过海绵或市售高压清洗机用冷水清洗，无需使用专用清洁剂；而海报和标牌会因为自重而自行脱落，即使人工剥离也毫不费力。

它的防粘性能之所以如此出色，主要是因为有机硅薄膜的表面能非常低。表面张力较小的物质非常罕见。一般来说，只有当液体的表面张力低于基材表面张力时，液体才能润湿并牢固附着于表面。这一原理也适用于喷涂涂料和用于贴纸的胶粘剂。但是，它们的表面张力远远高于有机硅。因此，它们无法牢固附着于有机硅表面。

瓦克的应用技术专家发现，每平方米涂覆200至250克SILRES®BS 710就足以提供可靠的防涂鸦保护。如果制备得当，只需对表面处理一次，固化后的有机硅薄膜就能完全填满基材中的孔隙，而且涂层还具有优异的水蒸汽透过性。固化薄膜层的sd值证实了这一点。

经测量，厚度约为200微米（相当于推荐的SILRES®BS 710涂层重量250克/平方米）的样品的sd值为0.3米（II类，中等范围），低于传统聚氨酯或同等厚度涂层的sd值。
